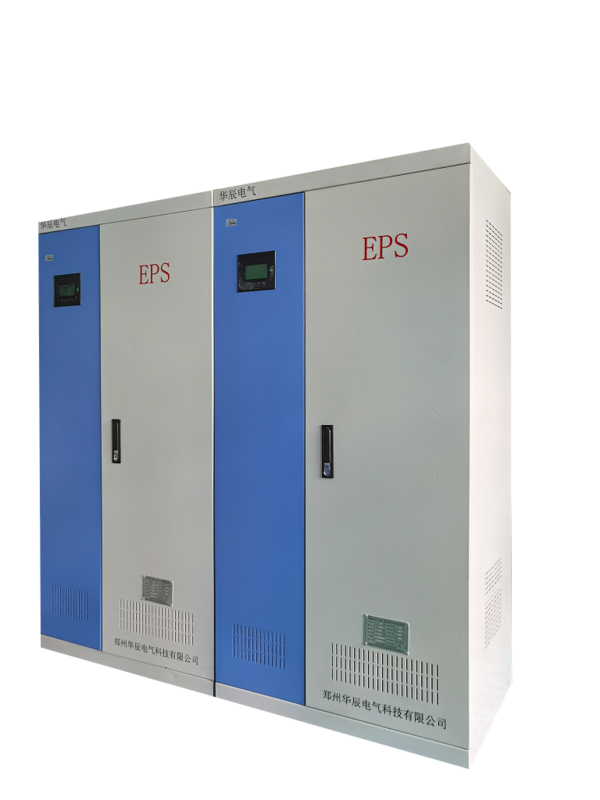

三相EPS消防应急电源系列
三相EPS消防应急电源系列
三相EPS消防应急电源系列
- 产品详情
产品概述
EPS全称是Emergency(紧急的)Power(电力)Supply(供给)，是当今重要建筑物中为了电力保障和消防安全而采用的一种应急电源。其原理为，在电网正常 时，由电网经过互投装置给重要负载供电，当电网断电后，互投装置电网将立即投切至逆变电源供电，当电网电压恢复时，应急电源将恢复为电网供电。三相应急电源用作建筑物内紧急疏散照明或重要用电设备提供集中供电的应急电源设备。当市电正常时，由市电经过互投装置给负载供电，同时充电器给备用电池进行智能充电。当市电故障时，或超过正常电压的20%时，由智能EPS控制系统快速将负载切换到逆变器上，由蓄电池经逆变后继续为负载供电。当市电电压正常后 ，应急电源将自动恢复电网供电。在上述的切换过程中，采用了高可靠的IPM智能模块切换装置，确保对电源切换时间要求较高的负载正常工作。
安装形式和备用时间
EPS消防应急电源为落地式。备用时间60、90、120、180分钟，并可按照客户实际要求，配置备用时间。
产品特点
□ CPU控制，纯正弦波输出
□ 采用智能IPM模块，输出平衡稳定
□ 适合感性负载和混合负载
□ 具有过压、欠压、过温、过流、短路等保护功能
□ 智能电池充电管理功能，可实现均充自动转换，有延长电池寿命
□ 可与消防联动、可透过RS232 / RS485实现远程监控、消防中心控制
□ LCD、LED显示，故障声光报警，维护方便
□ 自动转换，可实现无人值守
□ 节能，不应急时不耗电
□ 无噪音、无排烟、无危害
□ 性能稳定可靠，使用寿命长，主机寿命可达20年以上
规格型号
2.2、3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、93、110、132、160、187、200、220、250、280、315、400、500kW等
三相应急电源技术参数表
三相EPS消防电源技术参数表 | |||
型号 | RY-D-2.2~18.5KW-S | ||
输入电压 | 380V±20% | 输入频率 | 50HZ±5% |
输出电压 | 220V±3% | 输出波形 | 正弦波 |
输出频率 | 50HZ ±0.1% | 输出过载能力 | ≤120%时能正工作，＞120%时强行保护 |
波形失真率(THD) | 线性负载≤1% | 软起时间 | ＞1S（“有”，“无”可选择） |
切换时间 | ≤0.25S | 备用时间 | ≥90分钟 |
供电效率 | 市电供电时≈100%，应急时≥90% | 环境温度 | -15℃~+40℃ |
噪音 | 电网有电时，禁置无噪音； 逆变供电时≤55dB | 相对湿度 | 0~90%，不结露 |
海拔高度 | 2500米以下 | ||
机柜尺寸
型号规格 | 输出功率（KW） | 宽×深×高（mm） | 应急时间（分钟） |
HC-D-2.2KW-S | 2.2 | 750×450×1500 | 90 |
HC-D-3KW-S | 3 | 750×450×1500 | 90 |
HC-D-4KW-S | 4 | 750×450×1500 | 90 |
HC-D-5.5KW-S | 5.5 | 750×450×1500 | 90 |
HC-D-7.5KW-S | 7.5 | 800×600×2200 | 90 |
HC-D-10KW-S | 10 | 800×600×2200 | 90 |
HC-D-15KW-S | 15 | 800×800×2200 | 90 |
HC-D-22KW-S | 22 | 800×800×2200×2 | 90 |
HC-D-30KW-S | 30 | 800×800×2200×2 | 90 |
HC-D-45KW-S | 45 | 800×800×2200×3 | 90 |
HC-D-55KW-S | 55 | 800×800×2200×3 | 90 |
HC-D-75KW-S | 75 | 800×800×2200×4 | 90 |
HC-D-90KW-S | 90 | 800×800×2200×4 | 90 |
HC-D-110KW-S | 110 | 800×800×2200×4 | 90 |
HC-D-200KW-S | 200 | 1000×800×2200×7 | 90 |
HC-D-400KW-S | 400 | 1000×800×2200×17 | 90 |
HC-D-500KW-S | 500 | 1000×800×2200×20 | 90 |
